华雄双组固定剪叉式升降平台产品详述
前些日子，我司根据客户的实际需求给之设计了一款双组固定剪叉式升降平台，客户用后非常满意，小编现将此款升降机械产品做一详述。如下：

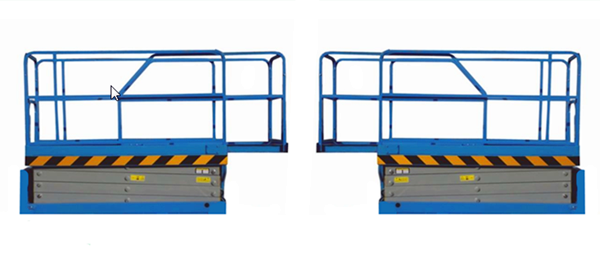

双组固定剪叉式升降平台
材料及配置
1 台面 4mm平板折弯
2 剪叉支杆 160*80矩形管
3 底上架 14#槽钢
4 油缸 80/60
5 液压油管 2-10-43MPa 双层钢网高压油管
6 功率及电压 3kw/380v
7 控制形式 地面、台面上下双控制
8 轴销 60# 圆钢配做，调质处理。
9 升降速度 4-6米/分钟，下降速度可调（侧移速度2/分钟）
10 除锈处理 抛丸、喷砂除锈处理；除去钢结构构件表面的锈蚀及飞溅，能使钢构件表面产生一定程度的凹凸不平的效果，增大粉末的附着力。
操作方法
升降平台非工作状态时收藏在地坑内，平台工作台面与地面平齐（护栏需拆卸下来）；工作时，先将护栏插接到工作台面边缘套筒中固定牢靠，工件置于升降平台工作台面上方，按动“起升”按钮，当平台升降到工作位置时，按下“停止”按钮（平台最高处设有限位装置，当平台上升到最大高度时，平台自动断电，平台停止上升动作），按动“伸出”按钮将平台伸缩台面伸出，伸缩台面前端开400mm门，实现两个平台对接作业；作业完毕后，按动“收回”按钮，将伸缩台面收回，按动“下降”按钮，平台下降，平台最低位置设有限位装置，当平台降到最低位置时，平台断电，此为一个工作循环。
为防止伸缩台面没有完全收回时，升降平台下降压碰其他工件，将平台升降动作与伸缩台面设计为互锁形式，只有伸缩台面全部收回后，升降平台才能升降动作。
升降平台主要参数如下：
Ø 平移行程 ≥1400mm ；
Ø 台面载荷 ≥300kg ；
Ø 平移速度 ≥2米/分钟 ；
Ø 控制方式：电动控制， 台面加装线控手柄；
Ø 护栏形式：高1200mm ， 四面护栏（两侧留门）。
